Jauge de fissure : à quoi sert-elle, comment la lire ?

La question que tout propriétaire se pose face à une fissure : bouge-t-elle encore ? Une photo ne suffit pas à y répondre. Une jauge posée à cheval sur la fissure, si.

À quoi sert une jauge ?

Une jauge de fissure est un petit dispositif constitué de deux parties : l’une est fixée d’un côté de la fissure, l’autre de l’autre côté. Quand la fissure s’ouvre ou se ferme, les deux parties glissent l’une par rapport à l’autre, et la graduation se décale.

Elle permet de mesurer l’évolution d’une fissure avec une précision de l’ordre du dixième de millimètre, ce qu’aucune photo ne permet. Le but n’est pas de connaître la largeur de la fissure, mais de savoir si elle change d’un relevé à l’autre.

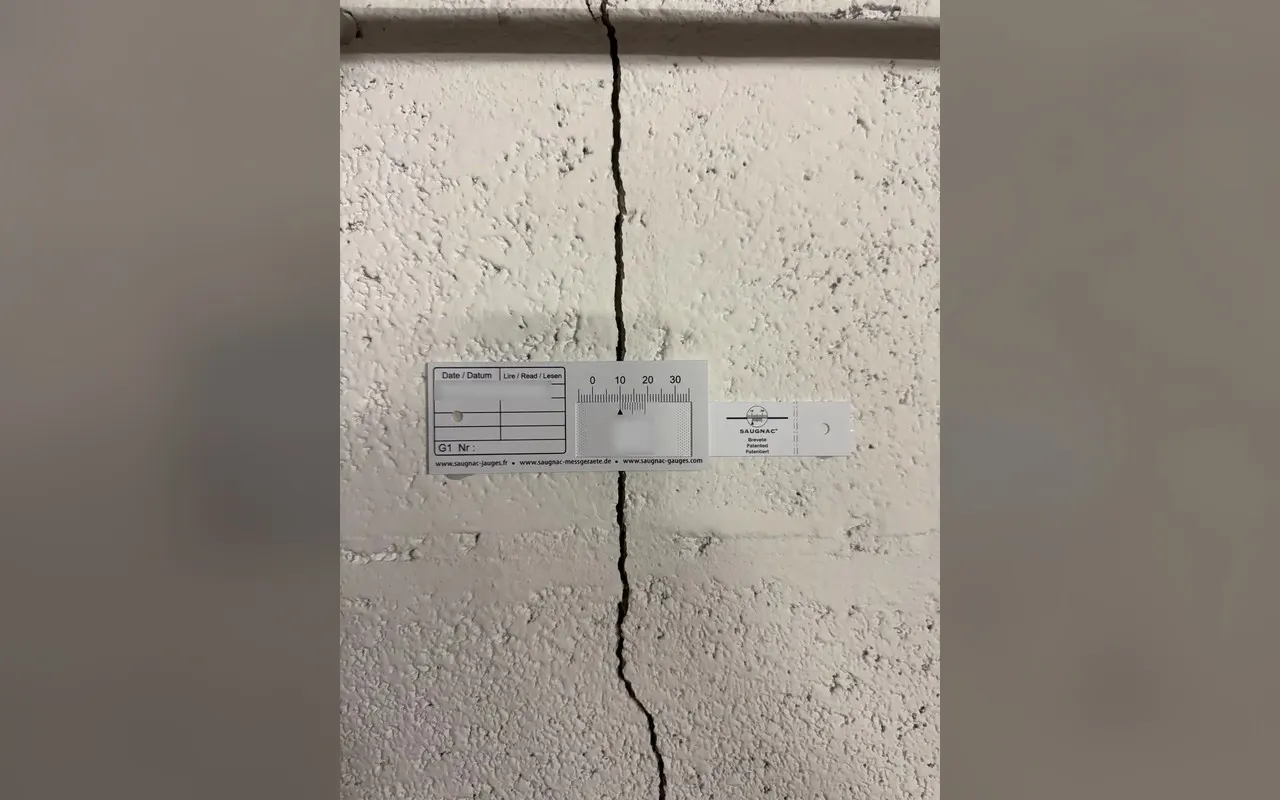

Une jauge graduée posée à cheval sur une fissure verticale dans un mur enduit. — Une jauge posée à cheval sur une fissure verticale : la graduation se lit en millimètres.

Une jauge fixée sur une fissure dans un enduit, avec deux relevés datés écrits sur l'étiquette. — Deux relevés datés sur la même jauge : 10,0 puis 9,8. C'est cette évolution, ou son absence, qui tranche.

Comment elle se pose

Les deux parties sont fixées de part et d’autre de la fissure, sur un support sain, bien nettoyé.
Elles sont posées à cheval sur la fissure, perpendiculairement à son tracé, à l’endroit où elle est la plus ouverte.
Un premier relevé est effectué le jour de la pose et daté. C’est la valeur de départ : elle ne correspond pas à la largeur de la fissure.

Comment la lire

Beaucoup de jauges fonctionnent sur le principe du vernier, comme un pied à coulisse :

Les millimètres entiers : regardez où se situe le zéro de la réglette mobile par rapport à la règle graduée fixe.
Les dixièmes de millimètre : si le zéro tombe entre deux graduations, cherchez le trait de la réglette mobile qui s’aligne parfaitement avec un trait de la règle fixe. Si c’est le quatrième trait qui coïncide, la mesure est de ce millimètre entier plus 0,4 mm.

On note chaque lecture avec sa date, et on la compare à la précédente. Une valeur qui reste identique indique une fissure stabilisée. Une valeur qui augmente indique une fissure qui s’ouvre.

À quel rythme relever ?

Au début, une fois par mois, avec une photo à chaque relevé.
À chaque saison pour les fissures susceptibles de réagir à la sécheresse ou au gel : certaines s’ouvrent en été et se referment en hiver, ce qui est un comportement saisonnier, pas forcément une aggravation.
Sur au moins un an pour conclure de façon fiable sur une fissure liée aux variations d’humidité du sol.

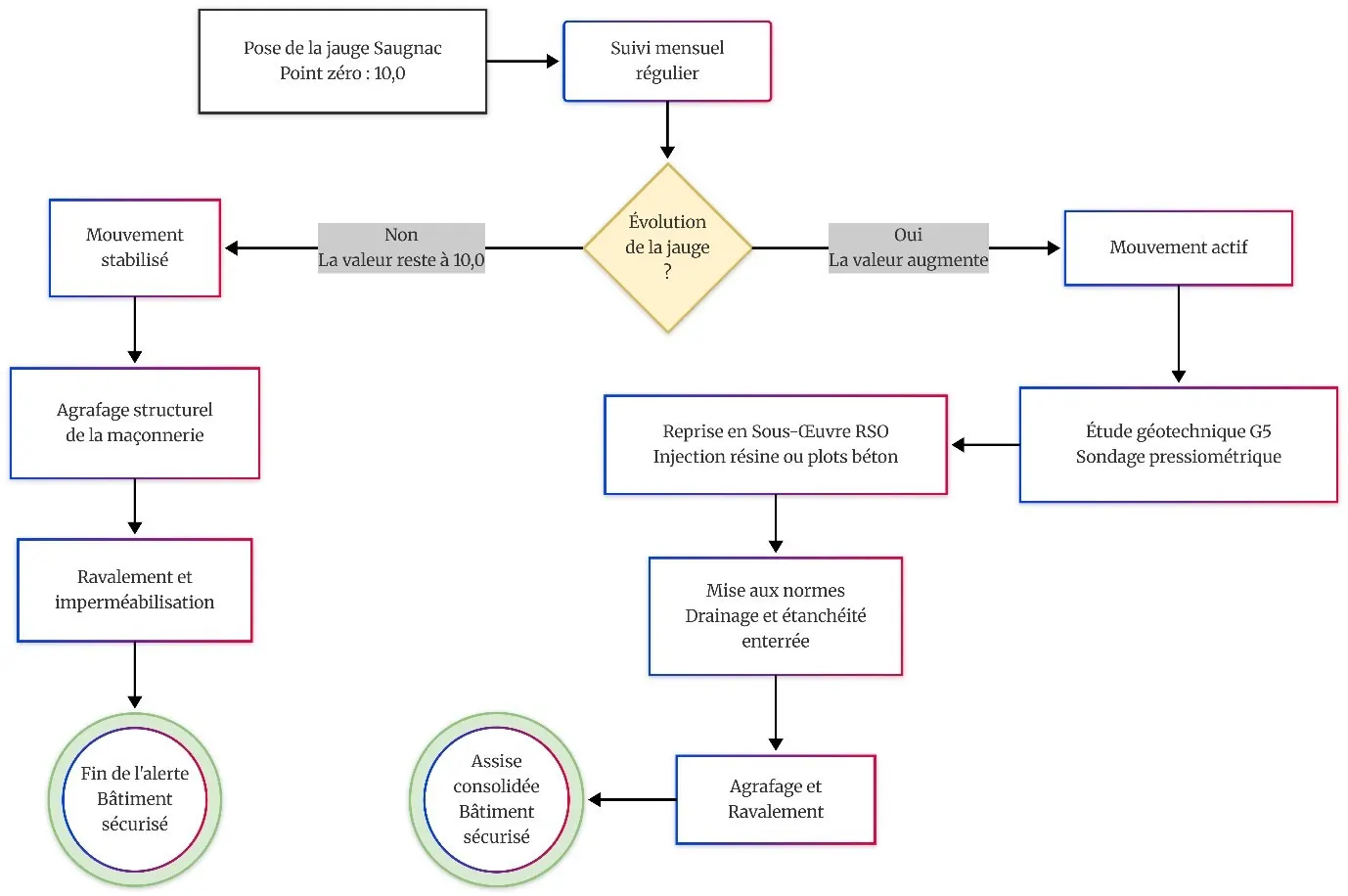

Schéma de décision : après la pose de la jauge et un suivi mensuel, soit la valeur reste identique (mouvement stabilisé, agrafage et ravalement), soit elle augmente (mouvement actif, étude géotechnique, reprise en sous-œuvre, drainage, agrafage). — Logique de suivi d'une fissure par jauge : le relevé mensuel oriente vers un mouvement stabilisé ou vers un mouvement actif, qui appelle des investigations complémentaires (schéma EBA).

Ce qu’une jauge ne fait pas

Elle dit si la fissure bouge, pas pourquoi. L’origine du mouvement (sol, fondations, fuite, structure) se détermine par l’examen du bâtiment et de son environnement. C’est pourquoi la pose de jauges fait partie des moyens que j’emploie lors d’un diagnostic, avec des relevés et une analyse complète.

Ce qu’il faut retenir

Une fissure qui ne bouge plus se traite en général comme un désordre esthétique. Une fissure qui bouge doit d’abord être comprise avant d’être réparée : la reboucher sans connaître l’origine, c’est la voir réapparaître à côté.
